Tubos click it e União

· Tubos
· Conectores
· Tomadas de murais

Solicita informações

Prático

Sistema de ligações rápidas mesmo em situações complicadas que garantem a instalação em tempo recorde

Seguro

Tubo de alumínio e conectores com garras de aço inoxidável que garantem robustez, resistência e impermeabilidade à instalação.

Económico

Este sistema de ligação click it da AIRnet garante uma instalação da melhor qualidade a um preço reduzido graças à facilidade de montagem e simplicidade dos conectores.

Veja modelos e especificações

Para pequenas oficinas e profissionais ou PME, é a solução ideal para as necessidades de ar comprimido

Todas as tubagens para ar comprimido estão disponíveis em azul RAL 5012

Passos simples para instalar a sua rede de ar profissional

  1. Cortar o tubo na medida correcta. Precisão ao milímetro graças às contra-segalhas para tubos de AIRnet para Puska.
  2. Desbarbar e fazer a sua parte de forma a que a Para que tudo saia e se adeque na perfeição, visualmente e sob outros aspectos.
  3. Una os tubos usando conectores de ligação. Quando introduzido até ao ponto de paragem, o tubo é completamente hermético e a sua instalação fácil permite uma enorme poupança de tempo.
  4. Desmontar com poucos movimentos da mão. Pressione o conector contra o conector, extraia o tubo do conector e pronto.

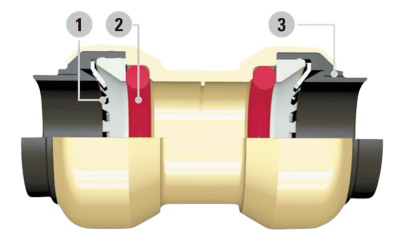

Conectores Click-it

Sistema concebido e aperfeiçoado para aplicações de ar comprimido

  1. A garra de fixação em aço inoxidável oferece um bloco de força para apoiar firmemente o tubo.
  2. O-o resistente para impermeabilidade total, mesmo diante da presença de ar comprimido contendo óleo.
  3. Arcar com distanciador para centrar exactamente o tubo na União.

Tubos para redes de ar Click-it

Gama de tubagem em alumínio e poliamida, tanto recta como flexível , que garantem um fluxo de ar correcto e seguro para instalações até cerca de 5000 litros/min.

Utilizável na mesma instalação juntamente com a tubagem rígida, a tubagem flexível pode ser utilizada para contornar situações complicadas da instalação sem a necessidade de uma grande quantidade de conectores. Os tubos de alta qualidade resistem até 16 bar de pressão e uma faixa de temperatura entre -20ºC e +50ºC.

Código Descrição Diâmetro Comprimento do tubo
2813 2100 00 Tubo em rolo PA, D18 25 m D18 25 m
2813 3100 00 Tubo em rolo PA, D22 de 25 m D22 25 m
2813 4100 00 Tubo em rolo PA, D28 25 m D28 25 m
2813 2000 00 Tubo recto PA, D18 5,7m D18 5,7 m
2813 3000 00 Tubo recto PA, D22 5,7m D22 5,7 m
2813 4000 00 Tubo recto PA, D28 5,7m D28 5,7 m
2813 2400 00 Tubo reto DE AL, D18 5,7m D18 5,7 m
2813 3400 Tubo reto DE AL, D22 5,7m D22 5,7 m
2813 4400 00 Tubo reto DE AL, D28 5,7m D28 5,7 m

Conectores e conectores de montagem rápida Click-it

Conectores em latão resistentes a choques, garras em aço inoxidável para uma aderência perfeita e o-rentes NBR que garantem uma impermeabilidade total, mesmo que o ar contenha óleo.

Conectores de fácil utilização Click-it

Código Descrição Diâmetro Saída reduzida
2813 2017 80 Conector rápido para rosca macho D18 1/2 D18 D1/2
2813 2117 80 Conector rápido para rosca macho D18 3/4 D18 D3/4
2813 3017 80 Conector rápido para rosca macho D22 1/2 D22 D1/2
2813 3117 80 Conector rápido para rosca macho D22 3/4 D22 D3/4
2813 4217 80 Conector rápido para rosca macho D28 1 D28 D1
2813 2019 80 Conector rápido para rosca fêmea D18 1/2 D18 D1/2
2813 2119 80 Conector rápido para rosca fêmea D18 3/4 D18 D3/4
2813 3019 80 Conector rápido para rosca fêmea D22 1/2 D22 D1/2
2813 3119 80 Conector rápido para rosca fêmea D22 3/4 D22 D3/4
2813 4219 80 Conector rápido para rosca fêmea D28 1 D28 D1
2813 2002 80 Conector reto rápido D18 D18 D18
2813 3002 80 Conector reto rápido D22 D22 D22
2813 4002 80 Conector reto rápido D28 D28 D28
2813 2003 80 Conector rápido no lado a 90º D18 D18 D18
2813 3003 80 Conector rápido no lado a 90º D22 D22 D22
2813 4003 80 Conector rápido no lado a 90º D28 D28 D28
2813 2004 80 Conector rápido no lado a 45º D18 D18 D18
2813 3004 80 Conector rápido no lado a 45º D22 D22 D22
2813 404 80 Conector rápido no lado a 45º D28 D28 D28
2813 2003 81 União com rosca macho 90º D18 1/2 ISO7R D18 D1/2
2813 3103 81 União com rosca macho 90º D22 3/4 ISO7R D22 D3/4
2813 4203 81 União com rosca macho 90º D28 1 ISO7R D28 D1
2813 2005 80 Conector rápido em T D18 D18 -
2813 3005 80 Conector rápido em T D22 D22 -
2813 4005 80 Conector rápido em T D28 D28 -
2813 3207 80 T REDUTOR D22 D18 D22 D22-D22 D18
2813 4207 80 T REDUTOR D28 D18 D28 D28-D28 D18
2813 4307 81 T REDUTOR D28 D22 D22 D28-D22 D22
2813 4307 80 T REDUTOR D28 D22 D28 D28-D28 D22
2813 3262 80 Conector rápido com redução D22 D18 D22 D18
2813 4262 80 Conector rápido com redução D28 D18 D28 D18
2813 4362 80 Conector rápido com redução D28 D22 D28 D22
2813 2002 81 Conector deslizante rápido D18 D18 D18
2813 3002 81 Conector deslizante rápido D22 D22 D22
2813 4002 81 Conector deslizante rápido D28 D28 D28
2813 2006 80 Tampa cega D18 D18 -
2813 3006 80 Tampa cega D22 D22 -
2813 4006 80 Tampa cega D28 D28 -
2813 2013 00 Adaptador de ligação D18 1/2 ISO7R D18 D1/2
2813 2113 00 Adaptador de ligação D18 3/4 ISO7R D18 D3/4
2813 3013 00 Adaptador de ligação D22 1/2 ISO7R D22 D1/2
2813 3113 00 Adaptador de ligação D22 3/4 ISO7R D22 D3/4
2813 4213 00 Adaptador de ligação D28 1 ISO7R D28 D1/2
2813 2051 80 Válvula de bola D18 D18 D18
2813 3051 80 Válvula de bola D22 D22 D22
2813 4051 80 Válvula de bola D28 D28 D28

Ferramentas e ajudas para a montagem

Código Descrição Diâmetro
2813 0240 00 Marcador e rebarbador -
2813 0040 00 A partir de D18-D28
2813 0140 00 Duas lâminas de substituição para a contra-lâminas -
2813 0340 00 D32 D18-D32
2813 0440 00 Lâmina de corte com respostos -
2813 0540 00 D35 D18-D35
2813 0640 00 Lâmina para descortante -
2813 0740 00 Agente antifricção -
2813 2022 00 D18 (25 ud.) D18
2813 3022 00 D22 (25 ud.) D22
2813 4022 00 D28 (25 ud.) D28
2813 1222 00 D18 (25 ud.) D18
2813 3322 00 D22 (25 ud.) D22
2813 4422 00 D28 (25 ud.) D28
2813 0022 00 Perno para a União (25 ud.) -
2813 2028 00 Pinças de desmontagem D18 D18
2813 3028 00 Pinças de desmontagem D22 D22
2813 4028 00 Pinças de desmontagem D28 D28
2813 2228 00 Apresenta a desmontagem D18 (5-ud.) D18
2813 3328 00 Apresenta a desmontagem D22 (5 ud.) D22
2813 4428 00 Apresenta a desmontagem D28 (5 ud.) D28

Tomadas para murais Click-it para ar comprimido

tomada

Tomada de mural para redes de ar Click-it

Tomadas de murais versáteis e adaptáveis de acordo com cada necessidade, disponíveis até 6 saídas de ar. Adaptadores para tomadas murais que aumentam o número de saídas sem a necessidade de desmontar a tomada mural original.


O corpo é feito de fibra de vidro reforçada com poliamida extremamente resistente e de metal nas roscas para garantir a sua impermeabilidade.


Código Descrição Diâmetro Saída reduzida
2813 0025 80 Tomada de mural 22x1/2 2 x D1/2 -
2813 0025 81 3x1/2 tomada de mural 3 x D1/2 -
2813 0025 82 Tomada de mural 4x 1/2 4 x D1/2 -
2813 0025 83 Tomada de mural 6-1/2 6 x D1/2 -
2813 0026 80 Adaptador de tomada de mural 22x1/2 2 x D1/2 -
2813 0026 81 Adaptador de tomada de mural 3x1/2 3 x D1/2 -
2813 0026 82 Adaptador de tomada de mural 4x 1/2 4 x D1/2 -
2813 0027 00 Mini tomada de mural 3/8 - 1/2 D3/8 D1/2
2813 0027 01 Mini tomada de mural 2x3/8 - 1/2 2 x D3/8 D1/2
2813 0027 02 Mini tomada de mural 3/8 - 21,00/2 D3/8 2 x D1/2
8973 0058 40 Purga de condensados de 1/4" m 1/4" -
8973 0058 43 Purga de condensados 3/8" m 3/8" -
