Secagem do ar comprimido

Guia do ar comprimido

O processo de secagem remove a humidade do ar comprimido. O ar comprimido seco reduz o risco de danos por corrosão do sistema de ar comprimido e melhora o orçamento operacional das máquinas e ferramentas ligadas.

A secagem é feita principalmente por dois métodos.

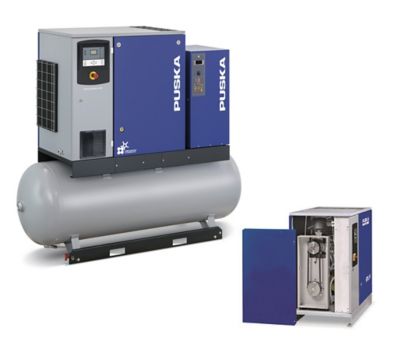

Secador de frigorífico

Os secadores PUSKAsão fáceis de instalar, consomem pouca energia e são relativamente insensíveis ao óleo no ar comprimido. Para reduzir a presença de óleo residual no ar comprimido, deve ser instalado um filtro de separação de óleo após o secador.

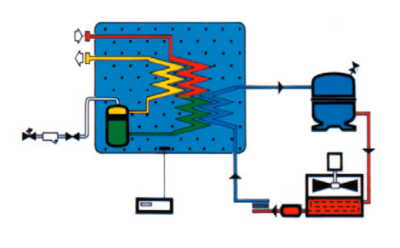

esquema do secador de frigorífico

Esquema do secador de frigorífico

O secador de refrigeração contém um compressor de frio, um compressor de calor e o meio refrigerante. O ar comprimido é arrefecida a entre ±0 e +6°C e a água condensada é precipitada e separada automaticamente.

O secador garante um ponto de condensação de +3 a 10 °C, suficiente para obter ar comprimido sem condensação para utilização em salas aquecidas.

Secador de ar

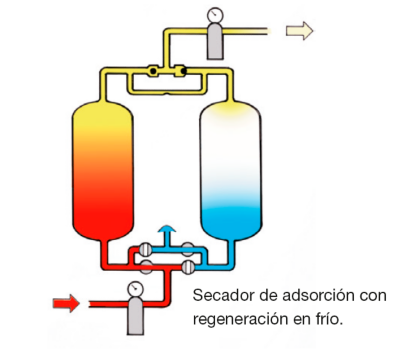

esquema do secador de ar

esquema do secador de ar

O secador de ar de secagem é composto por dois reservatórios de pressão que contêm um exante, normalmente óxido de alumínio, silicagel ou uma mistura de ambos.


O secador de ar de extracção é sensível ao óleo e à água do ar comprimido e deve ser sempre precedido por um filtro de separação de óleo e água.


O ar comprimido passa através de um dos reservatórios e é seco em resultado do contacto com o exante para um ponto de contacto de -20 °C ou inferior. A maioria do ar comprimido seco passa depois directamente para o sistema pneumático. Os 3-15% restantes são dirigidos para o segundo reservatório, onde se expande até à pressão atmosférica. O ar seco expandido absorve a humidade do exante deste reservatório e é evacuado para o exterior.

Passado algum tempo, os depósitos trocam funções, obtendo assim um processo de secagem contínua.

Quanta condensação produz o sistema do compressor?

Pré-requisitos para a tabela:

A quantidade de condensação é calculada a uma temperatura do ar de entrada no compressor de 20 °C, uma HR de 70% e uma pressão de trabalho de 8 bar.

Exemplo:

Capacidade do compressor: 20 m³ / min (com secador de frigorífico). Tempo de produção: 10 horas/dia, 20 dias/mês. Volume de condensados produzido: 13,5 l/h, o que significa 135 litros/dia, ou 2700 l/mês.

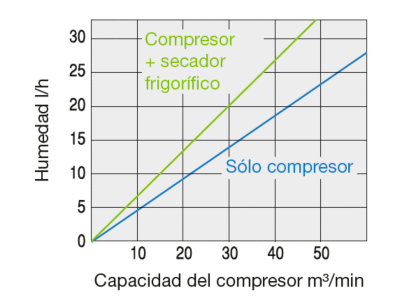

comparação do compressor com o secador de frigorífico

O teor de água em diferentes pontos de ponto de água

Ponto de ordem °C g/m³ Ponto de ordem °C g/m³ Ponto de ordem °C g/m³ Ponto de ordem °C g/m³
+100 588,208 58 11918,199 16 13,531 -26 0,51
98 550,375 56 108,2 14 11,987 -28 0,41
96 514,401 54 98,883 12 10,611 -30 0,33
94 480,394 52 90,247 10 9,356 -32 0,271
92 448,308 50 82,257 8 8,243 -34 0,219
90 417,935 48 74,871 6 7,246 -36 0,178
88 389,225 46 68,056 4 6,356 -38 0,144
86 362,124 44 61,772 2 5,571 -40 0,117
84 3336661 42 55,989 ±0 4,868 -42 0,093
82 311,616 40 50 672 2 4,135 -44 0,075
80 290,017 38 45,4 593 4 3,513 -46 0,061
78 268,806 36 41,322 8 2,984 -48 0,048
76 248,841 34 37,7 229 -12 2,156 -52 0,031
72 212,648 30 30,078 -14 1,81 -54 0,024
70 196,213 28 26,97 -16 1,51 -56 0,019
68 180,855 26 24,143 -18 1,27 -58 0,015
66 166,507 24 21,587 -19 1,05 -60 0,011
64 153,103 22 19,252 -20 0,88 70 0,0033
62 140,659 20 17,148 -22 0,73 -80 0,0006
60 129,02 18 15,246 -24 0,61 90 0,0001

Secador de ar comprimido com uma qualidade de ar

Para seleccionar a capacidade correcta do secador de ar comprimido, devem ser considerados os seguintes factores:

  • Qual é a temperatura e a pressão do ar comprimido antes da secagem?
  • Que fluxo passa através do secador?
  • Que ponto de secagem é necessário após o processo de secagem?
  • Qual é a temperatura ambiente?

Conteúdo de água no ar com diferentes equipamentos de secagem
