Secadores

· Gama básica de COOL
· Topo de gama PLX

Solicita informações

Excelente qualidade

Testados nas piores condições possíveis, garantindo a sua elevada qualidade e resistência.

Compacto e eficiente

Componentes fiáveis num design simples.

Purga capacitiva inteligente

Toda a gama de secadores de refrigeração PLX está equipada com uma gama completa de secadores de refrigeração de condensados.

A importância do ar seco nos sistemas de ar comprimido

Os secadores de refrigeração utilizam gás refrigerante para arrefecer o ar comprimido. A água que contém o ar condensa e pode ser eliminada. A tecnologia de refrigeração é a mais utilizada para secadores, cumpre os requisitos para mais de 95% das aplicações profissionais e industriais. Secadores de refrigeração são geralmente utilizados em aplicações de ar e em indústrias como aço, papel, têxteis ou mecânica.

Pode encontrar humidade, condensação ou vapor nos nossos sistemas de distribuição de ar comprimido. Se não for possível separar e descarregar facilmente os condensados, a humidade, sob a forma de vapor, seguirá o fluxo de ar comprimido para o produto final. Quando arrefece, a humidade no ar comprimido condensa-se e, ao longo do tempo, provoca danos na rede de distribuição, nas máquinas que utilizam ar comprimido e no produto final.

Principais vantagens de remover a água em nossos sistemas de ar comprimido

É fácil e simples eliminar a contaminação por água na sua rede de ar. Nossa tecnologia é simples e de baixa manutenção. Equipamento simples de instalar e compactos que cabem num espaço reduzido. Requisitos mínimos de manutenção e, claro, são compatíveis com as tecnologias de compressão. O seu consumo de energia é baixo e permite verificar a qualidade do ar utilizando o indicador do ponto de interesse. Utilizando um dos nossos sistemas, é possível melhorar a qualidade do produto final e aumentar a produtividade.

automóvel profissional pintado

Riscos que são evitados

  • O ar comprimido húmido e sujo pode provocar corrosão, contaminação, fugas e oxidação na rede de ar (tubagens) e no equipamento ou ferramentas.
  • Interrupções na produção.
  • Redução da eficiência do equipamento e das ferramentas.
  • Redução da vida útil de todos os equipamentos envolvidos.
  • Riscos de contaminação por água na rede de ar, com perigo de congelamento no Inverno.
  • Custos de manutenção mais elevados.
  • Menor qualidade do produto final.

Algumas aplicações e sectores que requerem secadores de refrigeração

  • Ferramentas e equipamento pneumático
  • Sistemas de controlo pneumático
  • Aplicação de pintura
  • Embalagem
  • Injeção por injeção
  • Oficinas automóveis
  • Pneus insuflados

Secadores de ar comprimido da gama COOL

secador de ar cool

Secador de frigorífico compacto e eficiente

Os secadores de refrigeração COOL, tal como todos os secadores de refrigeração, utilizam um gás refrigerante para arrefecer o ar comprimido. Como resultado, a água que contém o ar condensa e pode ser eliminada. Com esta técnica, na gama de COOL, podemos atingir um ponto de ponto de ponto de pressão de 5 °C.

A gama COOL oferece componentes fiáveis num design vertical simples. São fáceis de instalar e de manusear. Com acesso fácil para uma manutenção rápida e com custos reduzidos. Sistema de refrigeração eficiente com transporte flexível graças a as suas dimensões reduzidas e mantendo um ponto de corte estável

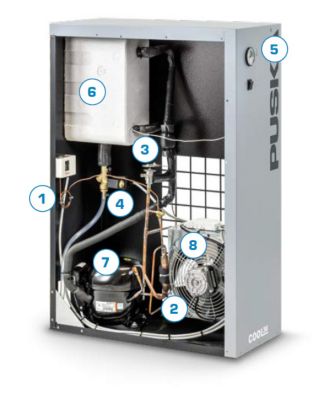

Componentes dos secadores de ar COOL

Descrição componentes secador COOL

  1. Tubo capilar que reduz consideravelmente a pressão e a temperatura do refrigerante, melhorando assim o processo de refrigeração.
  2. Filtro do refrigerante que protege o tubo capilar de possíveis partículas de sujidade.
  3. Válvula de derivação de gás quente que injeta gás quente da descarga do compressor no separador de líquido/aspiração e mantém a capacidade de refrigeração em todas as condições de carga, mantendo uma pressão constante no evaporador, evitando o congelamento.
  4. A purgador temporizado assegura a drenagem adequada dos condensados.
  5. Painel de controlocom indicador PRP (zona verde) e interruptor de ligar/desligar principal.
  6. Troco de calor ar/ar e ar/refrigerante com alta troca térmica e baixas perdas de carga. O separador de água integrado permite uma separação de água/ar muito eficiente.
  7. Compressor de refrigeração accionado por um motor eléctrico, com refrigeração por fluido refrigerante e protecção contra sobrecarga térmica.
  8. Condensador do refrigerante com refrigeração a ar e com uma superfície ampla que permite uma excelente troca térmica.

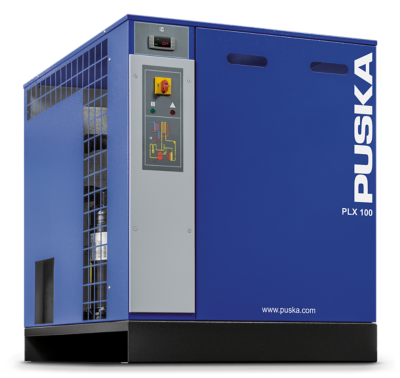

Secadores de ar comprimido da gama PLX

Modelos e potências dos secadores PLX

Vasta gama de potências para secadores de refrigeração PLX

Através da refrigeração do ar comprimido, um secador de refrigeração elimina a maior parte do conteúdo de água. A nossa gama PLX garante um ar seco de alta qualidade, com uma maior eficiência e produtividade, bem como uma vida útil do equipamento e das ferramentas.


Secadores PLX

Instalação fácil

  • Design leve e compacto.
  • Fácil de transportar.
  • Instalação fácil e rápida com suportes de filtros adicionais e com opção de by-pass (PLX 4-18).

Excelente qualidade

  • Design leve e compacto.
  • Fácil de transportar.
  • Instalação fácil e rápida com suportes de filtros adicionais e com opção de by-pass (PLX 4-18).

Manutenção e acesso fáceis

  • Design leve e compacto.
  • Fácil de transportar.
  • Instalação fácil e rápida com suportes de filtros adicionais e com opção de by-pass (PLX 4-18).

Redução de custos

  • Design leve e compacto.
  • Fácil de transportar.
  • Instalação fácil e rápida com suportes de filtros adicionais e com opção de by-pass (PLX 4-18).

Gases refrigerantes ecológicos

Um dos principais objectivos dos secadores PLX é fornecer um produto que ofereça um bom desempenho, fiabilidade e segurança como menor impacto ambiental possível.

  • Ecológico graças à utilização de gás R513A, R410A e R452A.
  • Não afecta a camada de ozono.
  • Benefícios do gás R410A:
    • Baixo potencial de aquecimento global (GWP)
    • Poupança de energia com a utilização de um compressor frigorífico rotativo (20 a 30% mais eficiente do que o pistão convencional)

Componentes dos secadores de ar PLX

  1. COMPRESSOR DE REFRIGERAÇÃOalimentado por um motor eléctrico, com refrigeração por líquido de refrigeração e protegido contra sobrecarga térmica.
  2. CONDENSADOR DE REFRIGERANTE refrigerado a ar e com uma grande superfície de permuta térmica para um elevado desempenho.
  3. VENTILADOR ACCIONADO POR MOTOR para circulação do ar de refrigeração do condensador.
  4. GRANDE DESEMPENHO térmico E BAIXA queda de pressão DO AR-AR DO SISTEMA DE COMPENSAÇÃO.
  5. EVAPORADOR DO AR-REFRIGERANTE com alto desempenho térmico e baixa queda de pressão.
  6. SEPARADOR DE CONDENSADOSpara uma remoção eficiente dos condensados.
  7. A VÁLVULA DE DERIVAÇÃO DE GÁS QUENTEcontrola a capacidade do refrigerante em todas as condições de carga.
  8. DESCARGA AUTOMÁTICA DE CONDENSADOSPoupança de energia e regulação automática, permite descarregar apenas condensados e evita a perda do valioso ar comprimido.

Descrição dos componentes do secador PLX

Componente secador de ar comprimido PLX
oficina automóvel profissional

Esquema e princípio de secagem para os modelos PLX

Princípio de secagem do ar para o secador de frigorífico PLX

1. Compressor do líquido de refrigeração

2. Condensador

3. Ventoinha ao motor

4. Ar/ar do sistema de aquecimento

5. Evaporador de ar/refrigerante

6. Separador de condensados com

filtro do separador de partículas

7. Separador do líquido de refrigeração

8. Pressão máxima de pressão

9. Válvula de serviço

10. Pressão mínima de pressão de pressão

11. Pressentato do ventilador

12. Válvula de derivação de gás

quente

13. Filtro do líquido de refrigeração

14. Tubo capilar

15. Válvula de segurança

16. Termómetro do ponto de ponto de ponto de ponto de ponto de vista

17. Colector de impurezas

18. Descarga automática de

condensados

19. Indicador PDP

Modelos e taxas de secadores de refrigeração para ar comprimido PUSKA

Secadores de refrigeração COOL

Código Modelo Gás bar l/min W Tensão Ligação largura longo alto Kg Taxa 2021
4102 0035 48 COOL 4 (COOL 4) R513a 16 Artigo 2.o Artigo 2.o 230/50/1 1/2" H Artigo 2.o 560 560 19 1.010 €
4102 0035 49 COOL 6 R513a 16 600 Artigo 2.o 230/50/1 1/2" H Artigo 2.o 560 560 19 1.270 €
4102 0035 50 COOL 9 R513a 16 Artigo 2.o Artigo 2.o 230/50/1 1/2" H Artigo 2.o 560 560 19 1,370 €
4102 0035 51 COOL 12 R513a 16 1200 286 230/50/1 1/2" H Artigo 2.o 560 560 20 1.470 €
4102 0035 52 COOL 18 R513a 16 1825 323 230/50/1 1/2" H Artigo 2.o 560 560 25 1.670 €
4102 0035 53 COOL 22 R513a 16 2150 380 230/50/1 3/4" H Artigo 2.o 560 560 27 1.770 €
4102 0018 43 COOL 30 R513a 16 3000 419 230/50/1 1"H Artigo 2.o 560 560 32 2,180 €
4102 0050 55 COOL 36 R513a 16 3600 Artigo 2.o 230/50/1 1"H 310 706 994 52 2,480 €
4102 0050 56 COOL 41 R513a 13 4100 767 230/50/1 1-1/2"H 310 706 994 57 2,835 €
4102 0050 57 COOL 52 R410A 13 5200 Artigo 2.o 230/50/1 1-1/2"H 310 706 994 59 3,240 €
4102 0050 58 COOL 65 R410A 13 6500 1028 230/50/1 1-1/2"H 310 706 994 80 3,695 €
4102 0050 59 COOL 77 R410A 13 7700 1242 230/50/1 1-1/2"H 310 706 994 80 4,050 €

Secadores de refrigeração PLX

Código Modelo Gás bar l/min W Tensão Ligação largura longo alto Kg Taxa 2021
4102 0057 69 PLX 4 R513a 16 Artigo 2.o Artigo 2.o 230/50/1 3/4"M Artigo 2.o 500 450 19 1,110 €
4102 0057 70 PLX 6 R513a 16 600 164 230/50/1 3/4"M Artigo 2.o 500 450 19 1,315 €
4102 0057 71 PLX 9 R513a 16 Artigo 2.o 190 230/50/1 3/4"M Artigo 2.o 500 450 20 1.490 €
4102 0057 72 PLX 12 R513a 16 1200 Artigo 2.o 230/50/1 3/4"M Artigo 2.o 500 450 25 1.670 €
4102 0057 73 PLX 18 R513a 16 1825 Artigo 2.o 230/50/1 3/4"M Artigo 2.o 500 450 27 1.920 €
4102 0057 79 PLX 22 R513a 14 2350 609 230/50/1 1"H 370 500 Artigo 1.o 44 2,075 €
4102 0057 80 PLX 30 R513a 14 3000 Artigo 2.o 230/50/1 1"H 370 500 Artigo 1.o 44 2,580 €
4102 0053 43 PLX 36 R410A 14 3600 66 230/50/1 1-1/2"H 460 560 89 53 2,935 €
4102 0053 44 PLX 41 R410A 14 4100 663 230/50/1 1-1/2"H 460 560 89 60 3,340 €
4102 0053 45 PLX 52 R410A 14 5200 835 230/50/1 1-1/2"H 460 560 89 65 3,680 €
4102 0053 46 PLX 65 R410A 14 6500 1016 230/50/1 1-1/2"H Artigo 2.o 590 899 80 4,050 €
4102 0053 47 PLX 77 R410A 14 7700 1136 230/50/1 1-1/2"H Artigo 2.o 590 899 80 4,575 €
4102 0055 44 PLX 100 R410A 14 10000 1319 400/50/3 2"H Artigo 2.o 98 962 128 6,585 €
4102 0055 45 PLX 120 R410A 14 12000 1631 400/50/3 2"H Artigo 2.o 98 962 Artigo 2.o 7600 €
4102 0055 46 PLX 150 R410A 14 15000 1889 400/50/3 2"H Artigo 2.o 98 962 158 8,600 €
4102 0055 47 PLX 180 R410A 14 18000 2110 400/50/3 2"H Artigo 2.o 98 962 165 10 125 €
4102 0030 36 PLX 240 R410A 14 24000 3260 400/50/3 3"H 1020 1082 1535 325 13,175 €
4102 0030 37 PLX 300 R410A 14 30 000 3890 400/50/3 3"H 1020 1082 1535 335 15,200 €
4102 0030 38 PLX 350 R410A 14 35 000 4750 400/50/3 3"H 1020 1082 1535 Artigo 2.o 17,725 €
4102 0029 29 PLX 450 R452a 14 45000 6715 400/50/3 DN 125 1020 2099 1535 380 22,300 €
4102 0029 30 PLX 500 R452a 14 50000 6800 400/50/3 DN 125 1020 2099 1535 Artigo 2.o 24,300 €
4102 0029 31 PLX 700 R452a 14 70000 10200 400/50/3 DN 125 1020 2099 1535 600 30 400 €
4102 0029 32 PLX 840 R452a 14 84000 12300 400/50/3 DN 125 1020 2099 1535 Artigo 2.o 35 500 €
